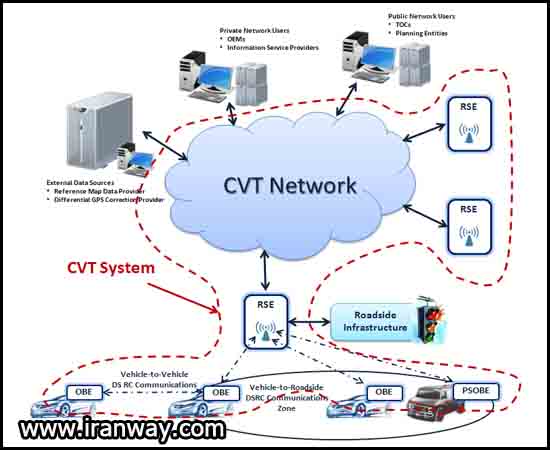

معماری طراحی و استقرار سامانه ارتباطات هوشمند خودرویی به طوری که در شکل زیر مشاهده می شود، بر اساس عملکرد تجهیزات سخت افراری OBE که داخل خودرو نصب می شود و آرایش نصب تجهیزات سخت افزاری RSE واقع در کنار مسیر شکل می گیرد.

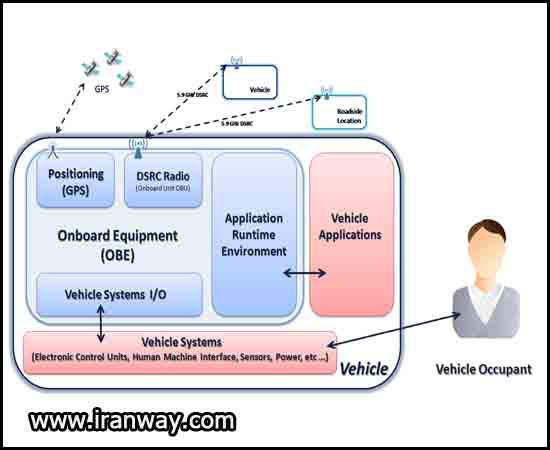

به طوری که در این شکل دیده می شود، در داخل هر خودرو تجهیزات سخت افراری به نام OBE شامل واحد پردازش(Host)، واحد ارتباط سیار DSRC ، واحد ورودی و خروجی(LCD) برای اطلاع کاربر ، واسط ارتباطی با واحد الکترونیک خودرو و ادوات حسگر و همچنین زیر ساخت ارتباط با سامانههایی نظیرGPS نصب می شود که امکان ارتباط با خودروهای اطراف و تجهیزات مستقر در کنار مسیر موسوم به RSE را فراهم می سازد. اجزای اصلی واحد OBE در شکل زیر نشان داده شده است:

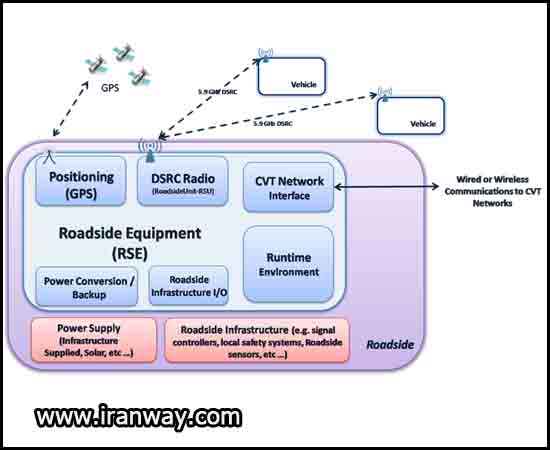

تجهیزات RSE نیز خود شامل اجزایی است که ارتباط با خودروهای عبوری براساس استاندارد DSRC و ارتباط با سایر سامانه های ITS و واحد کنترل مرکزی یا CCR را امکانپذیر می سازد. اجزای این واحد به ترتیب قابل مشاهده در شکل زیر با یکدیگر و با محیط اطراف در تعامل قرار می گیرند:

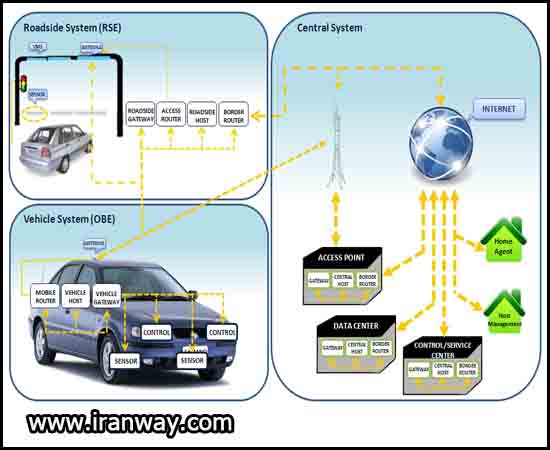

مشخصات و توصیف کلی طرح با نمایش ارتباط بین اجزای اصلی آن در شکل زیر ارائه شده است. به طوری که در این شکل دیده می شود ، در داخل هر خودرو تجهیزات سخت افراری به نام OBE یا On Board Equipment شامل برچسب DSRC نصب می شود که امکان ارتباط با خودروهای اطراف و تجهیزات مستقر در کنار مسیر موسوم به RSE یا Road Side Equipment را فراهم می سازد.
| نویسندگان/گردآورندگان: |
| سیدناصر سعیدی |
| امیرسعید نورامین |
| منصور جوادپور |
| امیرحسین مطهری |
| فرشته کمیجانی |
| آرش بختیاری |
| محمدرضا اللهیار |
| محمود توکلی |
| سعید مدیحی |
| عبدالرضا شیخ الاسلامی |
منبع: گروه پژوهشی فناوری اطلاعات جهاد دانشگاهی شریف
